中鐵城際規化建設有限公司為你總結超全面的市政排水全套驗收資料，拿走不謝！
管道安裝

一、 明挖管段工程

（1） 溝槽開挖

1、 水準測量(復核)記錄

2、 控制樁測量(復核)記錄

3、 溝槽支護檢驗批質量驗收記錄

4、 溝槽開挖與地基處理檢驗批質量檢驗記錄

檢測：地基承載力（按設計要求）

溝槽開挖

（2-1）碎石砂管道墊層

1、水準測量(復核)記錄

2、隱蔽工程質量驗收記錄

3、管道基礎檢驗批質量驗收記錄

檢測：原材料、標準擊實、壓實度

（2-2）混凝土管道基礎

1、水準測量(復核)記錄

2、普通混凝土澆注記錄

3、隱蔽工程質量驗收記錄

4、管道基礎檢驗批質量驗收記錄

檢測：試件

（3-1）檢查井基礎（素混凝土）

1、水準測量(復核)記錄

2、普通混凝土澆注記錄

3、隱蔽工程質量驗收記錄

檢測：試件

（3-2）檢查井（砌體結構）

1、水準測量(復核)記錄

2、隱蔽工程質量驗收記錄

3、井室檢驗批質量驗收記錄

檢測：原材、砂漿配合比、砂漿試件

（4-1）管道鋪設（化學建材管）

1、水準測量(復核)記錄

2、控制樁測量(復核)記錄

3、隱蔽工程質量驗收記錄

4、化學建材管接口連接檢驗批質量驗收記錄

5、管道鋪設檢驗批質量驗收記錄

檢測：原材、閉水試驗、CCTV

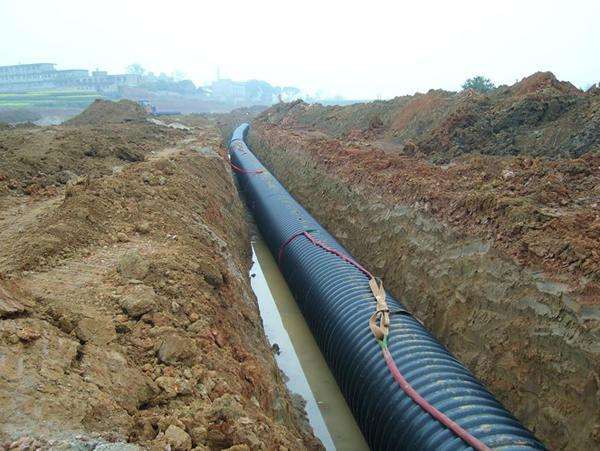

管道安裝-電熱熔連接

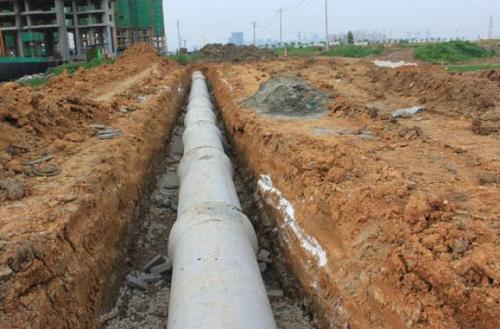

（4-2）管道鋪設（混凝土管）

1、水準測量(復核)記錄

2、控制樁測量(復核)記錄

3、隱蔽工程質量驗收記錄

4、鋼筋混凝土管、預（自）應力混凝土管、預應力鋼筒混凝土接口檢驗批質量驗收記錄

5、管道鋪設檢驗批質量驗收記錄

檢測：原材、閉水試驗、CCTV

CCTV檢測儀

（4-3）管道鋪設（鋼管）

1、水準測量(復核)記錄

2、控制樁測量(復核)記錄

3、隱蔽工程質量驗收記錄

4、鋼管接口連接檢驗批質量驗收記錄

5、鋼管內防腐層檢驗批質量驗收記錄

6、鋼管外防腐層檢驗批質量驗收記錄

7、管道鋪設檢驗批質量驗收記錄表

檢測：原材、閉水試驗、焊縫檢測、防腐厚度檢測

焊縫檢測

（5）管道回填

1、回填施工記錄表

2、管道溝槽回填檢驗批質量驗收記錄

檢測：原材料、標準擊實、壓實度

溝槽回填（用水沖實）

三、頂管工程

（1）攪拌樁施工

1、隱蔽工程質量檢驗記錄

2、深層攪拌樁施工記錄

檢測：原材料、配合比、抽芯、壓板

（2）基坑開挖

1、水準測量(復核)記錄

2、控制樁測量(復核)記錄

3、給排水構筑物基坑開挖檢驗批質量驗收記錄

工作接收井井壁（逆作法）

（3）鋼筋混凝土井壁

1、隱蔽工程質量驗收記錄

2、給排水構筑物鋼筋檢驗批質量驗收記錄（一）

3、給排水構筑物鋼筋檢驗批質量驗收記錄（二）

4、普通混凝土澆注記錄

5、給排水構筑物現澆混凝土檢驗批質量驗收記錄

6、給排水構筑物模板檢驗批質量驗收記錄

檢測：試件 （抗壓、抗?jié)B--按圖紙要求是否留置）

井壁施工（逆作法）

（4）封底

1、水準測量(復核)記錄

2、普通混凝土澆注記錄

3、隱蔽工程質量驗收記錄

4、給排水構筑物沉井下沉及封底檢驗批質量驗收記錄

檢測：試件

底板

（5）鋼筋混凝土底板

1、水準測量(復核)記錄

2、隱蔽工程質量驗收記錄

3、給排水構筑物鋼筋檢驗批質量驗收記錄（一）

4、給排水構筑物鋼筋檢驗批質量驗收記錄（二）

5、普通混凝土澆注記錄

6、給排水構筑物現澆混凝土檢驗批質量驗收記錄

檢測：試件 （抗壓、抗?jié)B--按圖紙要求是否留置）

（6）頂管頂進

1、水準測量(復核)記錄

1、控制樁測量(復核)記錄

2、隱蔽工程質量驗收記錄

3、頂管工程頂進記錄

4、鋼筋混凝土管、預（自）應力混凝土管、預應力鋼筒混凝土接口檢驗批質量驗收記錄

5、頂管管道檢驗批質量驗收記錄（一）

6、頂管管道檢驗批質量驗收記錄（二）

檢測：原材、閉水試驗、CCTV

頂管頂進

（5）鋼筋混凝土蓋板

1、水準測量(復核)記錄

2、隱蔽工程質量驗收記錄

3、給排水構筑物鋼筋檢驗批質量驗收記錄（一）

4、給排水構筑物鋼筋檢驗批質量驗收記錄（二）

5、普通混凝土澆注記錄

6、給排水構筑物現澆混凝土檢驗批質量驗收記錄

7、給排水構筑物模板檢驗批質量驗收記錄

檢測：試件 （抗壓、抗?jié)B--按圖紙要求是否留置）

（6）基坑回填

1、回填施工記錄表

2、給排水構筑物基坑回填檢驗批質量驗收記錄

檢測：原材料、標準擊實、壓實度

五、工程完工后相關匯總驗收

（一）、分部分項驗收

1、分部工程檢驗匯總表

2、分項工程質量驗收記錄

3、分部(子分部)工程質量驗收記錄

（二）、相關試驗報告匯總評定

1、壓實度檢驗匯總表

2、試驗匯總表

3、混凝土或砂漿試塊留置情況及強度檢查匯總表

4、混凝土試塊抗壓強度檢驗評定表

5、砌筑砂漿試塊抗壓強度檢驗評定表

竣工驗收資料檢查

（三）、竣工驗收

1、工程質量驗收計劃書

2、質量評估報告

3、給水排水管道工程外觀質量檢查記錄

4、給水排水管道工程實體質量檢查記錄

5、單位（子單位）工程質量控制資料核查記錄

6、給水排水管道工程安全和功能檢驗資料核查及主要功能抽查記錄

7、勘察文件質量檢查報告

8、設計文件質量檢查報告

9、單位工程施工安全評價書

10、市政基礎設施工程質量保修書

11、單位(子單位)工程質量竣工驗收記錄

12、工程竣工驗收?qǐng)?bào)告

13、竣工驗收備案表

14、建設工程檔案驗收合格證

15、竣工報告

16、施工總結
