(1)預應力鋼筋應采用粗實線或2mm直徑以上的黑圓點表示。圖形輪廓線應采用細實線表示。當預應力鋼筋與普通鋼筋在向一視圖中出現時，普通鋼筋應采用中粗實線表示。一般構造圖中的圖形輪廓線應采用中粗實線表示。

(2)在預應力鋼筋布置圖中，應標注預應力鋼筋的數量、型號、長度、間距、編號。編號應以阿拉伯?dāng)?shù)字表示。編號格式應符合下列規定:

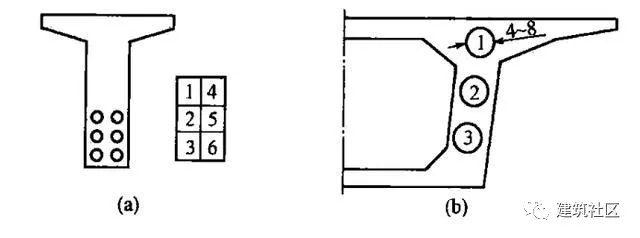

1)在橫斷面圖中，宜將編號標注在與預應力鋼筋斷面對應的方格內[圖2-46(a)]。

2)在橫斷面圖中，當標注位置足夠時，可將編號標注在直徑為4---8mm的圓圈內〔圖2-46(b)]。

3)在縱斷面圖中，當結構簡單時，可將冠以N字的編號標注在預應力鋼筋的上方。當預應力鋼筋的根數大于1時，也可將數量標注在N字之前;當結構復雜時，可自擬代號，但應在圖中說明。

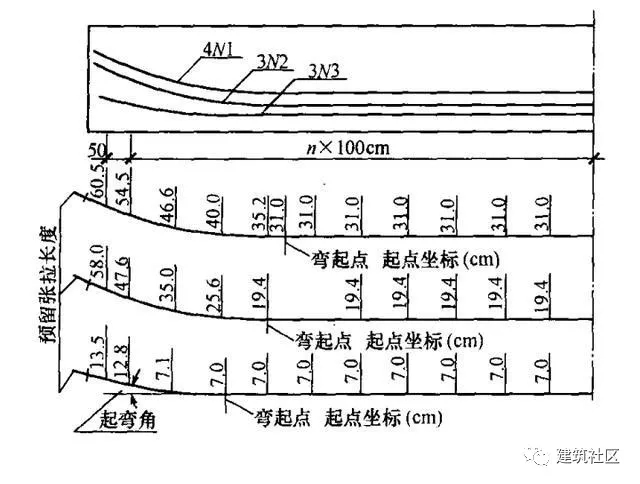

(3)在預應力鋼筋的縱斷面圖中，可采用表格的形式.以每隔0. 5--1mm的間距，標出縱、橫、豎三維坐標值。

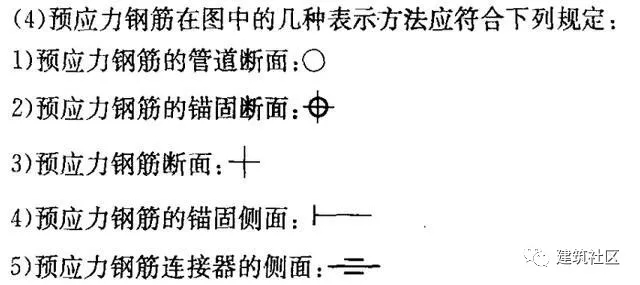

(5)對彎起的預應力鋼筋應列表或直接在預應力鋼筋大樣圖中，標出彎起角度、彎曲半徑切點的坐標(包括縱彎或既縱彎又平彎的鋼筋)及預留的張拉長度(圖2-47)。

二、磚石、混凝土結構

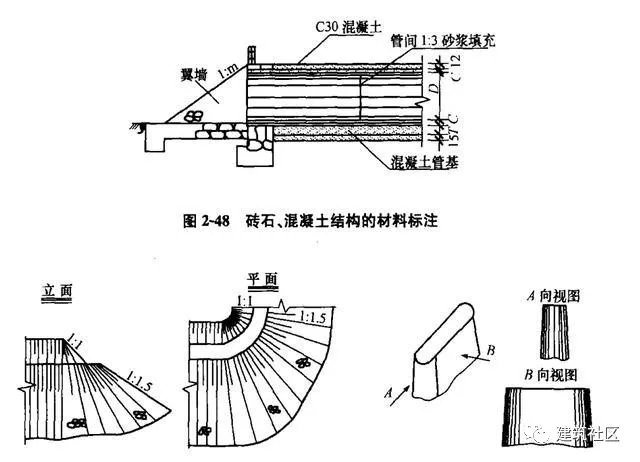

(1)磚石、混凝土結構圖中的材料標注，可在圖形中適當位置，用圖例表示(圖2-48)。當材料圖例不便繪制時，可采用引出線標注材料名稱及配合比。

(2)邊坡和錐坡的長短線引出端，應為邊坡和錐坡的高端。坡度用比例標注，其標注應符合圖2-49的規定。

(3)當繪制構造物的曲面時，可采用疏密不等的影線表示(圖2-50)

三、鋼筋混凝土結構

(1)鋼筋構造圖應置于一般構造之后.當結構外形簡單時，二者可繪于同一視圖中。

(2)在一般構造圖中，外輪廓線應以粗實線表示，鋼筋構造圖中的輪廓線應以細實線表示。鋼筋應以粗實線的單線條或?qū)嵭暮趫A點表示。

(3)在鋼筋構造圖中，各種鋼筋應標注數量、直徑、長度、間距、編號，其編號應采用阿拉伯?dāng)?shù)字表示。當鋼筋編號時，宜先編主、次部位的主筋，后編主、次部位的構造筋。編號格式應符合下列規定:

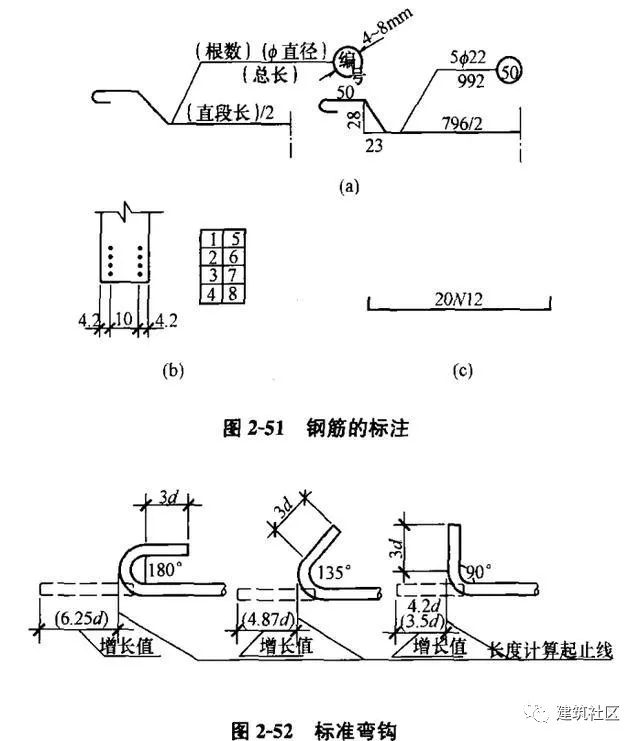

1)編號宜標注在引出線右側的圓圈內，圓圈的直徑為4——8mm〔圖2-51(a)] 。

2)編號可標注在與鋼筋斷面圖對應的方格內[圖2-51(b)]

3)可將冠以N字的編號，標注在鋼筋的側面，根數標注在N字之前[圖2-51(c)]。

(4)鋼筋大樣應布置在鋼筋構造圖的同一張圖紙上。鋼筋大樣的編號宜按圖2-51標注。當鋼筋加工形狀簡單時，也可將鋼筋大樣繪制在鋼筋明細表內。

(5)鋼筋末端的標準彎鉤可分為90°, 135°, 180°三種(圖2-52)。當采用標準彎鉤時(標準彎鉤即最小彎鉤)，鋼筋直段長的標注可直接注于鋼筋的側面(圖2-52)。

(6)當鋼筋直徑大于10mm時，應修正鋼筋的彎折長度。45°,90°的彎折修正值可按《道路工程制圖標準》(GB 50162-1992)附錄二采用。除標準彎折外，其他角度的彎折應在圖中畫出大樣，并示出切線與圓弧的差值。

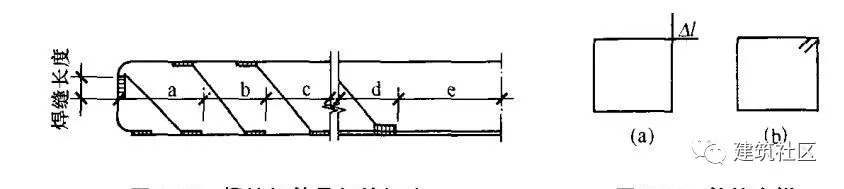

(7)焊接的鋼筋骨架可按圖2-53標注。

(8)箍筋大樣可不繪出彎鉤[圖2-54(a)]，當為扭轉或抗震箍筋時，應在大樣圖的右上角，增繪兩條傾斜45°的斜短線[圖2-54(b)]。

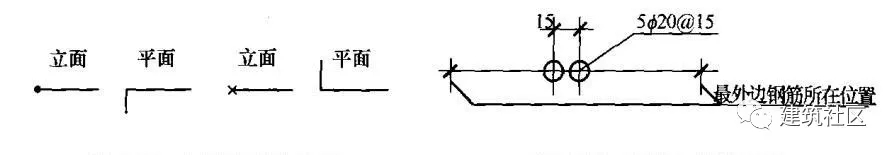

(9)在鋼筋構造圖中，當有指向閱圖者彎折的鋼筋時，應采用黑圓點表示；當有背向閱讀者彎折的鋼筋時，應采用“X”表示（圖2—55）

(10)當鋼筋的規格、形狀、間距完全相同時，可僅用兩根鋼筋表示，但應將鋼筋的布置范圍及鋼筋的數量、直徑、間距示出(圖2-56).

四、鋼結構

(1)鋼結構視圖的輪廓線應采用粗實線繪制，螺栓孔的孔線等應采用細實線繪制。

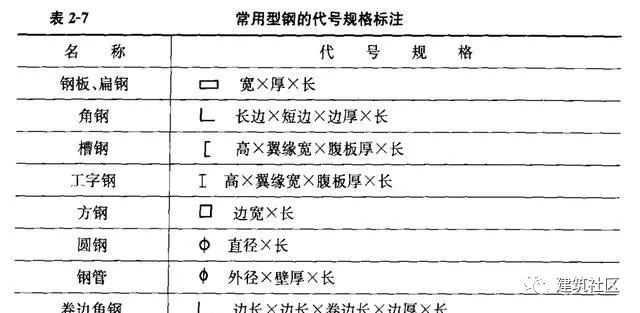

(2)常用型鋼的代號規格的標注應符合表2-7的規定。

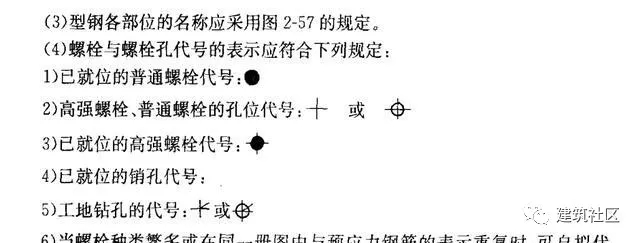

(5)螺栓、螺母、墊圈在圖中的標注應符合下列規定:

1)螺栓采用代號和外直徑乘長度標注，如:M10 X 100;

2)螺母采用代號和直徑標注，如:M10;

3)墊圈采用漢字名稱和直徑標注，如:墊圈10,

(6)焊縫的標注除應符合現行國家標準有關焊縫的規定外，還應符合下列規定:

1)焊縫可采用標注法和圖示法表示，繪圖時可選其中一種或兩種。

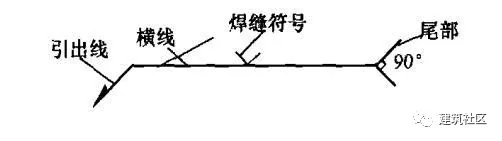

2)標注法的焊縫應采用引出線的形式將焊縫符號標注在引出線的水平線上，還可在水平線末端加繪作說明用的尾部(圖2-58).

3)一般不需標注焊縫尺寸，當需要標注時，應按現行的國家標準《焊縫符號表示法》(GB/T 324-2008)的規定標注。

4)標注法采用的焊縫符號應符合現行國家標準的規定。

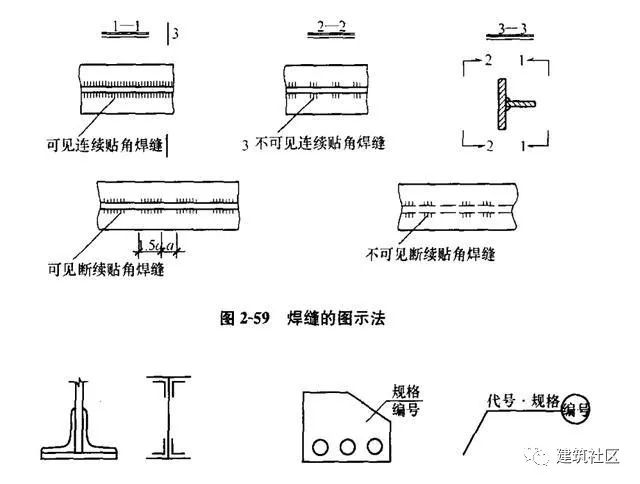

5)圖示法的焊縫應采用細實線繪制，線段長1'-2mm，間距為1mm(圖2-59).

(7)當組合斷面的構件間相互密貼時，應采用雙線條繪制。當構件組合斷面過小時，可用單線條的加粗實線繪制(圖2-60)

(8)構件的編號應采用阿拉伯?dāng)?shù)字標注(圖2-61)。

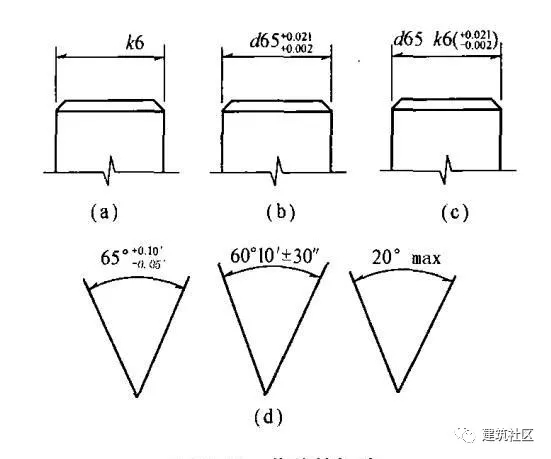

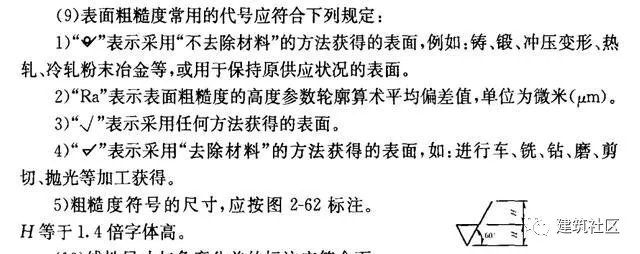

1)當采用代號標注尺寸公差時，其代號應標注在尺寸數字的右邊〔圖2-63(a)〕。

2)當采用極限偏差標注尺寸公差時，上偏差應標注在尺寸數字的右上方;下偏差應標注在尺寸數字的右下方，上、下偏差的數字位數必須對齊〔圖2-63(b)]。

3)當同時標注公差代號及極限偏差時，則應將后者加注圓括號[圖2-63(c)]。

4)當上、下偏差相同時，偏差數值應僅標注一次，但應在偏差值一前加注正、負符號，且偏差值的數字與尺寸數字字高相同。

5)角度公差的標注同線性尺寸公差[圖2-63(d)]。

五、斜橋涵、彎橋、坡橋、隧道、彎擋土墻視圖

(1)斜橋涵視圖及主要尺寸的標注應符合下列規定:

1)斜橋涵的主要視圖應為平面圖。

2)斜橋涵的立面圖宜采用與斜橋縱軸線平行的立面或縱斷面表示。

3)各墩臺里程樁號、橋涵跨徑、耳墻長度均采用立面圖中的斜投影尺寸.但墩臺的寬度仍應采用正投影尺寸。

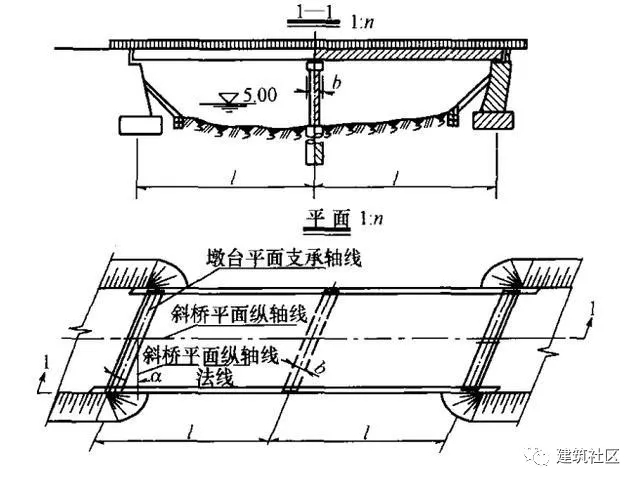

4)斜橋傾斜角a，應采用斜橋平面縱軸線的法線與墩臺平面支承軸線的夾角標注(圖2-64)。

(2)當繪制斜板橋的鋼筋構造圖時，可按需要的方向剖切。當傾斜角較大而使圖面難以布置時，可按縮小后的傾斜角值繪制，但在計算尺寸時，仍應按實際的傾斜角計算。

(3)彎橋視圖應符合下列規定：

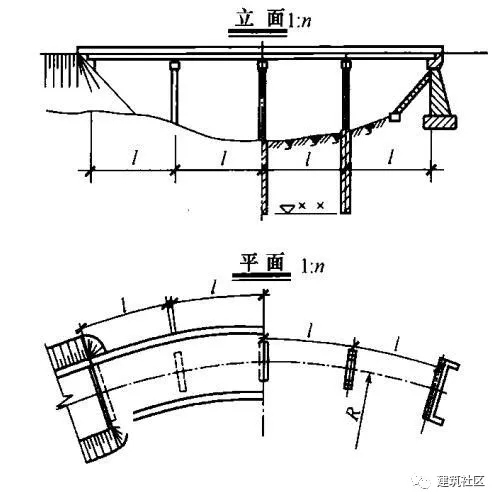

1)當全橋在曲線范圍內時，應以通過橋長中點的平曲線半徑為對稱線;立面或縱斷面應垂直對稱線，并以橋面中心線展開后進行繪制(圖2-65)。

2)當全橋僅一部分在曲線范圍內時，其立面或縱斷面應平行于平面圖中的直線部分，并以橋面中心線展開繪制，展開后的橋墩或橋臺間距應為跨徑的長度。

3)在平面圖中，應標注墩臺中心線間的曲線或折線長度、平曲線半徑及曲線坐標。曲線坐標可列表示出。

4)在立面和縱斷面圖中，可略去曲線超高投影線的繪制。

(4)彎橋橫斷面宜在展開后的立面圖中切取，并應表示超高坡度。

(5)在坡橋立面圖的橋面上應標注坡度。墩臺頂、橋面等處，均應注明標高。豎曲線上的橋梁亦屬坡橋，除應按坡橋標注外，還應標出豎曲線坐標表。

(6)斜坡橋的橋面四角標高值應在平面圖中標注;立面圖中可不標注橋面四角的標高。

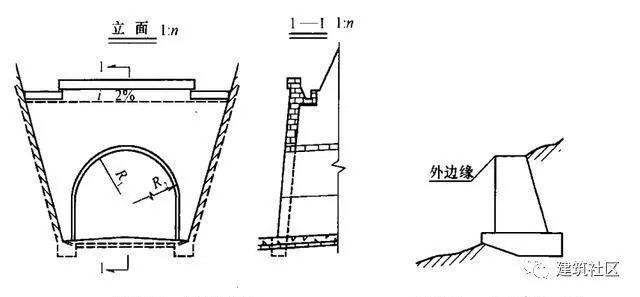

(7)隧道洞門的正投影應為隧道立面。無論洞門是否對稱均應全部繪制。洞頂排水溝應在立面圖中用標有坡度符號的虛線表示。隧道平面與縱斷面可僅示洞口的外露部分(圖2-66).

(8)彎擋土墻起點、終點的里程樁號應與彎道路基中心線的里程樁號相同。

彎擋土墻在立面圖中的長度，應按擋土墻頂面外邊緣線的展開長度標注(圖2-67)。
